工業集中供氣匯流排方案

　　為了提高工作效率和安全生產，將單個用氣點的單個供氣的氣源集中在一起，將多個氣體盛裝的容器(高壓鋼瓶，低溫杜瓦罐等)集合起來實現集中供氣的裝置。一般安裝在獨立建筑物或廠房毗鄰處。

　　其原理是將瓶裝氣體通過卡具及軟管輸入至匯流排主管道，經減壓，調節，通過管道輸送至使用工地或者用氣點。

　　使用供氣系統的優勢

　　1.使用匯流排可以節約換鋼瓶的次數，減輕工人的勞動強度和節約人工成本.

　　2.讓高壓氣體集中管理，可以減少安全隱患的存在.

　　3.可以節約場地空間，更好的合理利用場地空間.

　　4.便于氣體的管理.

　　工業集中供氣系統適用于氣體消耗量較大的企業，其廣泛應用于醫院、化工、焊接及電子單位

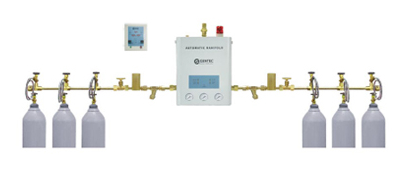

　　多瓶組全自動數顯式匯流排(醫用集中供氣、工業集中供氣)

　　數顯式自動切換氣體匯流排，專為兩路氣源之間的自動切換而設計，該系列氣體匯流排不需操作者任何調試即可實現

　　自動切換，即使在電器系統斷電的狀態下仍可正常工作。

　　自動切換系統部分

　　u 封閉式金屬箱，抗干擾

　　u 現場信號燈指示工作狀態，壓力表顯示壓力，帶換瓶報警功能

　　遠傳信號燈指示工作狀態，數字顯示壓力，帶單獨換瓶報警功能

　　u 壓差式自動切換閥換向控制

　　u 外置式過濾器，更換濾芯方便

　　管路部分

　　u 管路系統采用銀焊，可有效防止泄漏

　　u 管路端部采用盲塞，可滿足擴展需要

　　u 系統設有氣體過濾裝置，可有效過濾氣體中的塵埃

　　u 預留壓力開關接口

　　u 整個系統經耐壓測試，安全可靠

　　u 可靠墻安裝或水平安裝

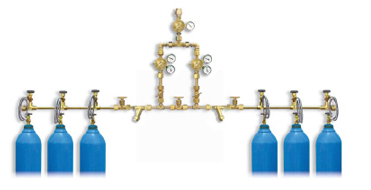

　　多瓶組半自動切換匯流排(工業集中供氣)，可實現雙側氣體自動切換且多工位同時工作不影響流量。

　　半自動切換氣體匯流排，專為提供不間斷供氣的要求而設計。這種形式的匯流排采用主供氣瓶組和備用氣瓶組雙氣源結

　　構，由于在主供氣瓶組與備用氣瓶組減壓器的壓力設定方面有差別，當主供氣瓶組的壓力降至設定壓力時，系統開始自動切換，由備

　　用氣瓶組開始供氣，從而實現不間斷供氣功能，為實現下一次的自動切換，在空瓶進行調換后，必須對兩個氣瓶組的氣體減壓器重新

　　進行設定，這種形式的匯流排通過主管線的減壓器二級減壓實現輸出壓力穩定。

　　結 構 特 點

　　FEATURES

　　u 開放式結構設計

　　u 二級減壓結構，既保證實現自動切換，又保證輸出的穩定性

　　u 管路系統采用銀焊，可有效防止泄漏

　　u 管路端部采用盲塞，可滿足擴展需要

　　u 獨特的切換閥設計，容易進行主供氣瓶組與備用氣瓶組的壓力調整

　　u 系統設有氣體過濾裝置，可有效過濾氣體中的塵埃

　　u 預留壓力開關接口

　　u 整個系統經耐壓測試，安全可靠

　　u 可靠墻安裝或水平安裝

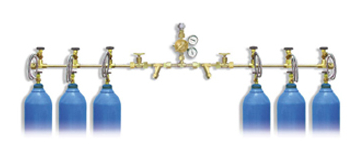

　　多瓶組雙測試匯流排(工業集中供氣)

　　雙側式氣體匯流排的設計采用主供氣瓶組和備用氣瓶組雙氣源結構,在主供氣瓶組的壓力降低至無法供氣時，關閉

　　主供氣瓶組閥門，同時打開備用氣瓶組開始供氣。該類型的匯流排通過人工操作實現主供氣源與備用氣源之間的切換。切換過

　　程存在停止供氣現象。

　　結 構 特 點

　　FEATURES

　　u 開放式結構設計

　　u 管路系統采用銀焊，可有效防止泄漏

　　u 管路端部采用盲塞，可滿足擴展需要

　　u 系統設有氣體過濾裝置，可有效過濾氣體中的塵埃

　　u 預留壓力開關接口

　　u 整個系統經耐壓測試，安全可靠

　　u 可靠墻安裝或水平安裝

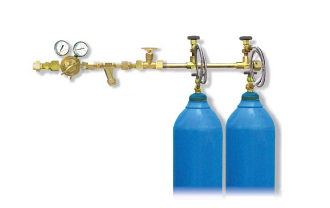

　　多瓶組單測試匯流排(工業集中供氣)

　　單側式氣體匯流排，專為單一氣源的使用而設計，可以作為主要的供氣源或其它氣源(如液態槽罐氣源)的備用

　　系統而得到廣泛應用。

　　結 構 特 點

　　FEATURES

　　u 開放式結構設計

　　u 分為左側式氣體匯流排，右側式氣體匯流排

　　u 管路系統采用銀焊，可有效防止泄漏

　　u 管路端部采用盲塞，可滿足擴展需要

　　u 系統設有氣體過濾裝置，可有效過濾氣體中的塵埃

　　u 預留壓力開關接口

　　u 整個系統經耐壓測試，安全可靠

　　u 可靠墻安裝或水平安裝

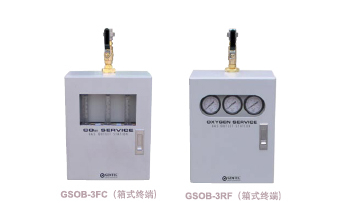

　　氣體終端 GAS TERMINALS

　　GSOB，GSOL 系列終端，專為工作站提供氣源而設計。GSOB 采用金屬外殼，內部有直接輸出，減壓式輸出，流量式輸出三種

　　結構，其中燃?xì)鈿怏w終端配有回火防止器。GSOL 采用管線式結構，可以直接供氣，也可接減壓器、流量計，以上有多種形式可

　　供選擇。(進氣聯接形式：1/2” Union)

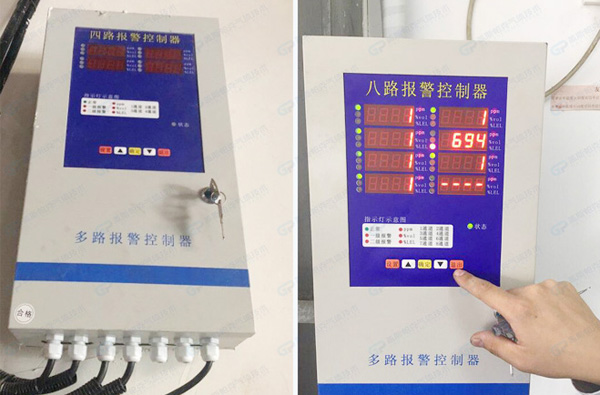

　　遠程報警器

　　遠程報警器專為匯流系統的供氣中斷提供報警而設計，可以集中控制和管理匯流系統的供氣狀態。

　　結 構 特 點

      FEATURES

　　u 具有明顯的聲光報警反應

　　u 配備報警消音按鈕

　　u 采用電纜接頭，更加安全、方便

　　u 可根據客戶要求制定多路報警

　　u 可根據客戶要求將其安裝于任意需要報警的氣源口
