VCR接頭連接和卡套連接的區別
2019-11-21
VCR接頭連接和卡套連接的區別
一、工作原理
1、VCR接頭工作原理
VCR接頭是面密封接頭(Face SealFitting)的一種，密封元件采用金屬墊片。通過內、外螺紋互鎖來壓迫金屬墊片，使墊片產生一定的變形，從而達到密封的效果。
還有一種比較典型的面密封接頭是VCO接頭，其工作原理同VCR一樣，只不過密封元件為O型圈(材質通常為氟橡膠或氟塑料)，目前用得很少。
2、卡套接頭工作原理
卡套接頭的工作原理是將鋼管插入卡套內，利用卡套螺母鎖緊，抵觸卡套，切入管子而密封。它與鋼管連接時不需焊接，有利于防火、防爆和高空作業，并能消除焊接不慎帶來的弊端。因而它是煉油、化工、石油、天然氣、食品、制藥、儀器儀表等系統自控裝置管路中的一種較為先進的連接件。適用于油、氣、水等介質管路連接。
二、接頭特點
1、VCR接頭特點
VCR接頭潔凈度高(組件經過電拋光及清洗等工藝處理)、密封性好，特別適用于要求無泄漏的超高純凈系統、超高真空系統及高壓系統。因?yàn)椴捎昧私饘倜芊庠?，VCR接頭的額定工作溫度范圍比較廣(采用SUS316L墊片的VCR接頭，溫度額定值可達537℃)。VCR接頭便于安裝，具有最小拆卸間隙，可以反復拆裝(拆卸后重新安裝需要更換新墊片)。
VCR接頭的Gland同TUBE管之間需要焊接。VCR接頭一般要與自動焊接頭配合使用，在不需要拆卸的地方使用自動焊接頭(Weld Fittings)，在需要拆卸的地方(如閥門、設備接口處)使用VCR接頭。因此很多廠家的樣本上都是把VCR接頭(金屬面密封接頭)和自動焊接頭放在一起的，有些廠家還把這兩種接頭統稱為Clean Fittings(潔凈管件)。
卡套接頭特點
卡套接頭具有連接牢靠、耐壓能力高、耐溫性、密封性和反復性好、安裝檢修方便、工作安全可靠等特點。
三、其他區別
VCR接頭材質

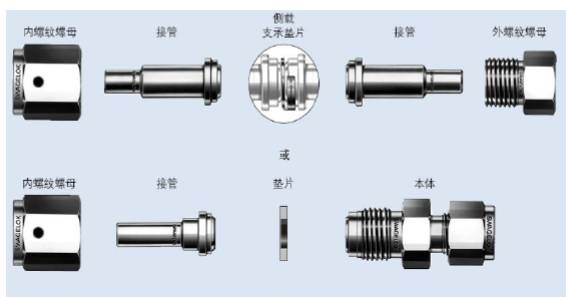

接管(Gland)、本體(Body)和螺母(Nut)的材質一般為SUS316或SUS316L。墊片(Gasket)的材質一般為SUS316L、鎳或銅(銅墊片現在基本不使用)，墊片有鍍銀和不電鍍之分。
VCR內螺紋螺母(FemaleNut)的內螺紋經過鍍銀處理，以防止磨損。
卡套接頭
卡套式管接頭由三部分組成：接頭體、卡套、螺母。當卡套和螺母套在鋼管上插入接頭體后，旋緊螺母時，卡套前端外側與接頭體錐面貼合，內刃均勻地咬入無縫鋼管，形成有效密封。其安裝簡便，耐壓高，故而得到廣泛應用。
