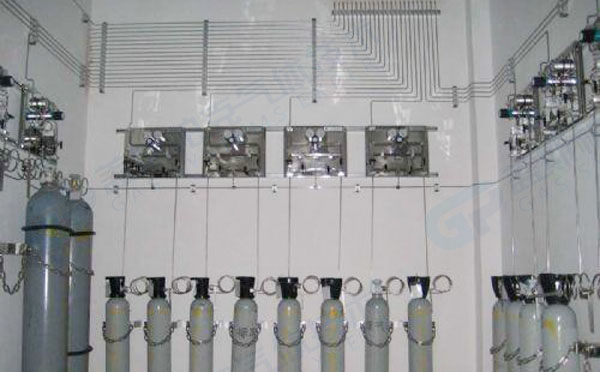

實驗室集中供氣系統施工

　　一、施工準備

　　1、施工人員在施工前應認真核對施工設計圖紙，按照圖紙技術要求組織施工，嚴格貫徹執行有關的規程、規范及質量檢驗評定標準，有變動更改處與設計人員及時辦理設計變更洽商，不隨意更改設計圖紙，施工部位應進行詳細的施工技術交底。

　　2、施工隊伍進入施工現場后，聽從發包方的統一安排，對現場各種成品做好保護工作，做好臨時用電的安排，認真檢查用電設備、配電箱、導線。

　　3、材料、設備應有出廠合格證和材質證明文件、檢測報告，進場后會同發包方進行質量、規格、數量等核驗工作并形成書面檢查記錄。

　　二、氣路管線敷設安裝

　　1、本工程采用的316L不銹鋼管道（BA級），管道的連接方式為氬弧焊連接。

　　2、管路設計規劃要點：

　?。?）氣瓶閥出口為GB標準的外螺紋形式（G5/8”），為了便于管路系統與氣瓶連接，故從氣瓶閥出口到管道系統應設有轉換接頭（氣瓶接頭）。

　?。?）為了在使用過程中容易更換氣瓶，從上述氣瓶接頭到調節閥之間應設有耐高壓的高壓螺旋管。

　?。?）由于氣瓶內部的氣體壓力為20-25MPa左右，使用點的壓力較小，氣體壓力有變化，而且數值差距較大，故應在氣瓶出口處設置一級減壓閥，氣體使用點前設置二級減壓閥。

　?。?）每種氣體的系統中應設有緊急情況下能夠快速切斷供氣的裝置，為了保證開關系統的方便快捷，本項目的開關閥采用球閥。

　　（5）為了防止更換器瓶時外界空氣進入管路系統，應設置球閥，球閥與排空管相連，排空管應可靠連接大氣，可燃性氣體和助燃性氣體的排空管應獨立設置，排空管出口應加裝防爆逆止閥以防止回火現象的發生。

　　（6）在易燃氣體氫氣和乙炔系統中，為了防止回火現象的發生，應在系統低壓端（一級減壓閥后）加裝防爆逆止閥。

　?。?）氣體管路系統出口處，為了便于開關系統，應設有使用點球閥。

　?。?）為了保證氣體的純度及管路系統的氣密性，所有管道采用316L不銹鋼管道，內表面經BA處理。

　?。?）為了便于維修和更換閥件，同時保證系統的氣密性，管道與閥件的連接，應采用高壓雙卡套接頭連接。

　　（10）管道固定件（管夾）應采用耐高溫材料，要求堅固、輕巧、耐用。

　　（11）所用調節閥控制面板、出口點控制面板及所有管道上，都應粘貼有氣體成分的氣體標識。

　?。?2）瓶固定架應采用ABS工程塑料。

　　三、施工技術要點：

　　1、所有不銹鋼管道兩端用塑料蓋密封，在進入施工現場后，安裝前，方可出去塑料蓋。

　　2、所有管件在安裝進系統前，應用高純度氮氣進行三遍以上吹掃。

　　3、管道敷設時應注意平直，彎管處采用彎管器，不得徒手彎曲，切斷管道時，用專用切管器操作，嚴禁用鋸子鋸斷管道。管道切斷后，應用專用工具處理斷口，嚴禁用普通銼刀處理。

　　4、在管道的行進路線中，每隔1.5米應設置一組管夾。

　　5、管道在穿越墻體及樓板處應設置套管，套管與管道之間的間隙應采用不然材料填充密封。

　　6、所有調節閥固定面板、所有出口點固定架及所有管道上，都應貼設標有對應氣體的成分及濃度的氣體標識。

　　7、所有系統部件安裝完畢后，應用高純度氮氣進行三遍以上的大流量吹掃。

　　8、吹掃完畢后，用高純度的氮氣進行撿漏保壓，壓力應為工作壓力的1.5倍。

　　9、在整個施工過程中應注意施工安全，特別是高空作業時（在梯子或腳手架上施工），應有專人看護。

　　四、施工驗收

　　施工結束后，我方應會同發包方進行集中供氣的系統檢查工作，檢查的內容如下：

　　1、部件材質是否符合合同中材質的要求。

　　2、所有連接點是否安全可靠。

　　3、管道布局是否合理、美觀。

　　4、氣體標識是否粘貼正確、美觀。

　　5、管道連接是否正確。

　　6、壓強：在系統管道中充入高純氮氣，壓力與工作壓力相等，保證21小時目測所有部件是否有斷裂及變形，管道固定架及管夾是否產生松動及脫落現象。

　　7、壓降：在系統管道中充入高純氮氣，壓力為工作壓力的1.5倍，保壓24小時后，壓力表讀數變化是否小于0.25%。

　　8、泄漏：在系統管道中充入高純氮氣，壓力為工作壓力的1.5倍，在系統所有部件連接處涂抹專用檢漏液，每隔5分鐘檢查是否有氣泡產生，此過程持續30分鐘。
