實驗室集中供氣系統是比較常見的，實驗室主要是大學和科研機構使用特種氣體搞研發的地方，那么他們?yōu)槭裁催x擇集中供氣系統。下面先來了解下集中供氣系統吧。

　　一、集中供氣系統組成

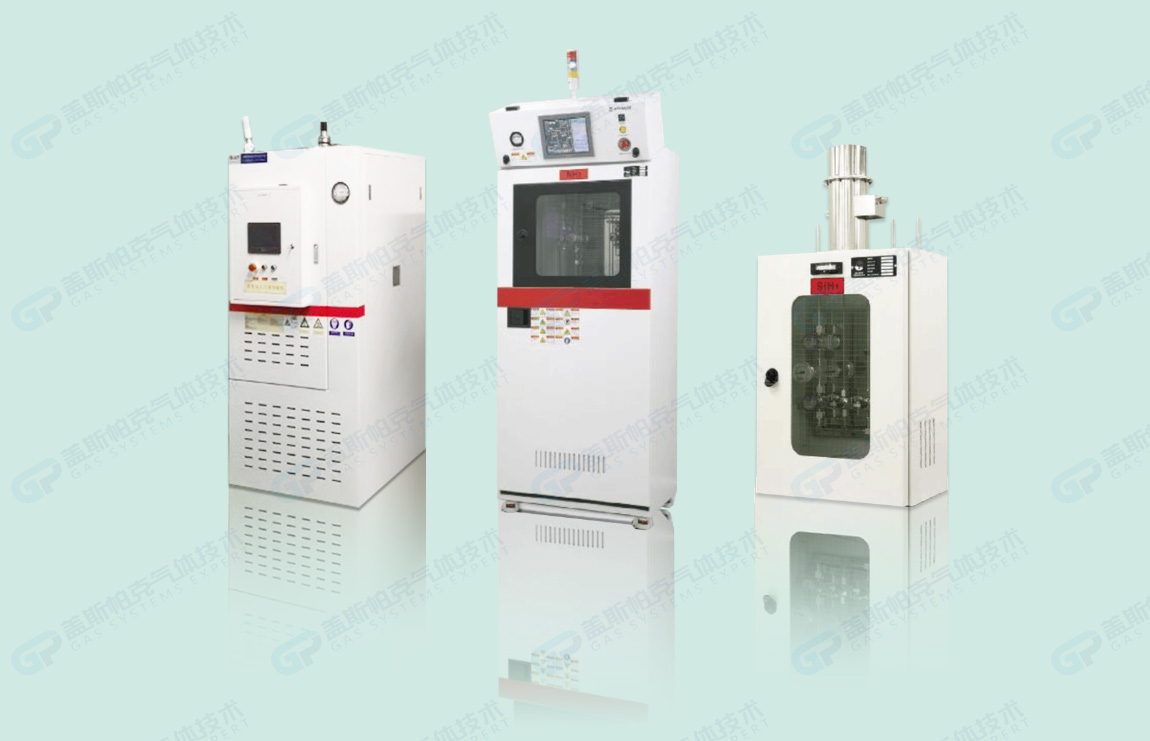

　　1、供氣系統：供氣系統一般是使用特種氣體時候使用的，主要有特氣柜（GC）、氣瓶架（GR）、分配柜

　　2、氣體潔凈管道：氣體管路多采用不銹鋼管、自動焊接等安裝和特殊氣體管道安裝完成整個系統的連接。

　　3、氣體管道常用零部件主要有高壓球閥、電節點壓力表、不銹鋼閥門直通、三通、等等。

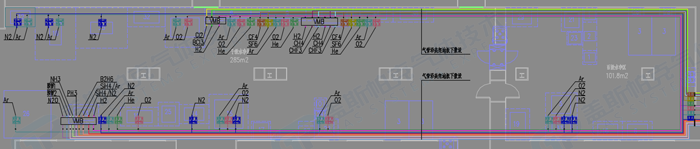

　　二、實驗室集中供氣系統設計圖

　　三、集中供氣系統管道安裝注意事項

　　1、管件必須是不銹鋼無縫焊接

　　2、不銹鋼管不可彎曲，彎點必須使用彎通

　　3、閥門組件需用標準接頭連接

　　4、管路每隔一段距離需有支架固定

　　5、管路支架要求耐腐蝕

　　6、所有彎曲地方需要支架固定

　　7、管路管件上需有方向標識

　　四、使用集中供氣系統的好處

　　1、穩定：實驗室要求使用載氣流量恒定、氣體純度高，為實驗室選用的分析設備提供量值和壓力穩定的氣體。

　　2、安全性：保證其儲存和使用的安全性。保障分析測試人員在實驗中免受有毒有害氣體的侵害。

　　3、自動切換：更換鋼瓶時不需要切斷氣體，保證氣體的連續供應。使用者只需管理較少的鋼瓶，支付較少的鋼瓶租金，因?yàn)槭褂猛粴怏w的所有使用點來自于同一個氣源。

　　4、使用率：集中管道供應系統可以將氣體出口放置在使用點處，這樣的話可以更合理的設計工作場所。

　　國內實驗室集中供氣系統可參考標準較少，而在設計方面比較成熟有中國電子工程設計院以及蓋斯帕克設計院，這兩家單位均有很多優秀的案例可作為參考。
