實驗室供氣系統管線設計

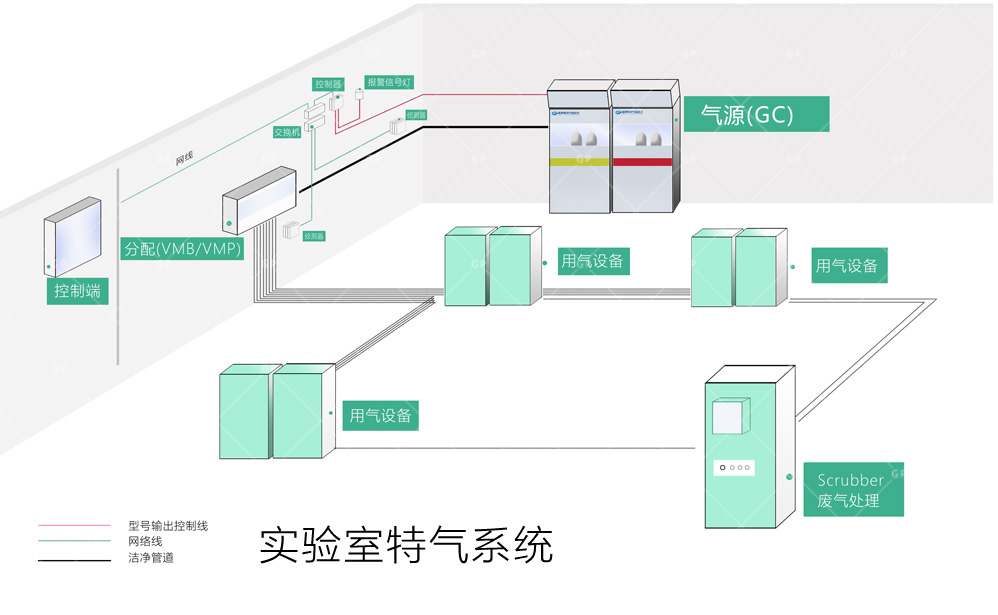

　　1、管線設計

　　(1) 按標準單元組合設計的通用實驗室，各種氣體管道也應按標準單元組合設計。

　　(2) 根據實驗室用氣量，計算供氣壓力、流量和管 道 內 徑，所 有 氣 體 主 管 道 原 則 上 不 低 于9. 52mm ( in，儀器空氣管道直徑為 12．7mm) 。管道末端，原則上不低于 6．35mm( in，也可根據實際使用量而定) 。

　　(3) 氫氣、氧氣和乙炔甲烷等管道以及引入實驗室的各種氣體管道支管明敷。在管道井、管道技術層內敷設有可然氣體氫氣、氧氣和乙炔甲烷等管路時，應有通風裝置保證有每小時( 1～3) 次的換氣次數150。

　　(4) 需穿過實驗室墻體或樓板的部位應設有預埋套管，管路經套管穿過，套管內的管段不應有焊接。管道與套管之間應采用非燃燒材料封堵嚴密。

　　(5) 氫氣、氧氣管道的末端和最高點宜設放空管。放空管應高出層頂 2m 以上，并應設置在防雷保護區內。氫氣管道上還應設取樣口和吹掃口。放空管、取樣口和吹掃口的位置應能滿足管道內氣體吹掃置換的要求。

　　(6) 氫氣、氧氣管道應有導除靜電的接地裝置。有接地要求的其它管道，其接地和跨接方法應按現行有效的國家標準執行。

　　2、管道的敷設

　?。?）干燥氣體的管道宜水平布置，如氣體中含較高水分，其管道應有≤0．3%坡度，坡度向冷凝液體收集器方向。

　?。?）其它氣體管道與氧氣管道需同架安裝時，其管道間距離≤0．25m。氧氣管道應在其它管道之上，但氫氣管道除外。

　?。?）平行安裝氫氣管道與可燃?xì)怏w管道時，其管道間距不應≤0．50m，管道交匯時，其間距不應≤0. 25m; 分層敷設時，氫氣管道應在最上方。

　?。?）每隔 1．5m 左右，氣體管路需有支架固定。另外，可根據氣體管路彎曲的直徑，設置合適的支架位置

　?。?）室內敷設氫氣管道時不能直接埋地里或布置在地溝內，避免直接穿過不使用氫氣的房間。

　?。?）鋼瓶接頭到調節閥之間應設有耐高壓金屬軟管，管道與閥件的連接應設有高壓雙卡套接頭，以方便部件的維修和更換。

　　3、管道連接

　　供氣系統的連接應符合 GB 50236－2011《現場設備、工業管道焊接工程施工規范》等標準的要求［11］。管道的連接應采用法蘭連接或焊接等方法，氫氣管道不應使用絲扣連接; 高純氣體管道應采用承插焊接; 氣體管道與設備、閥門與管道或管件的連接應采用絲扣或法蘭連接; 絲扣接頭中的填料應采用聚四氟乙烯膜、一氧化鉛、甘油調合填料; 對于高純氣體管道與閥件的連接應采用高壓雙卡套接頭連接。
