化學品管道工程

　　在集成電路芯片和液晶顯示器生產的行業中,生產工藝需用的各種無機化學品藥液(主要包括各類酸、堿、鹽等)需要通過管道輸送到工藝設備，這些化學品藥液中具有強腐蝕性、易燃性、易爆性和劇毒性等危害，為防止化學品管道的輸送過程對人、設備造成傷害以及對環境造成的污染，保證電子工業廠房化學品管道安全有效輸送，要求此類管采用雙套管的施工方法,而傳統的雙套管施工工藝是透明PVC管內穿PP管或PVDF管的硬管施工方法。

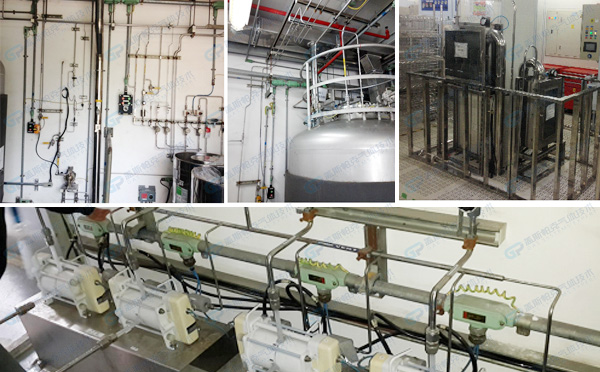

　　?化學品管道工程系統組成：

　　?系統一般由設于化學品間外墻的接收裝置、化學品間內的化學品接收儲罐、供給裝置、化學品供給管路組成，。?

　　a.化學品接收裝置，設置在化學品間內，于外墻設有接收窗，直接將室外化學品槽車的化學品接收，并注入藥品儲罐內;

　　b.標準化學品接收儲罐，置于化學品間地下基礎之上，儲存化學品;?

　　c.化學品供給裝置，置于化學品間內，向使用設備供應化學品;?

　　d.化學品供給管路，自接收裝置至化學品儲罐，再由化學品儲罐至化學品供給裝置。由外套管及內管組成，外管均為透明PVC管，內管由焊接型PFA管及PFA彎頭組成。這類管道一般用于接收裝置至化學品接收儲罐至供給裝置的管路。

　　蓋斯帕克獨特工藝采用了透明PVC管內穿PFA軟管的施工方法，即管道系統包括內外管兩層管道,內管采用四氟乙烯與全氟烴基乙烯醚的共聚物的軟質管道(分PFA/PVDF/ECTFE等系列),內管為輸送化學品的管道，外管采用透明PVC管道，為保護管道。
